Przewód sterowniczy chainflex® CF5 CF5.07.18
- Do bardzo wymagających zastosowań
- Płaszcz zewnętrzny: PVC
- Nie podtrzymujące palenia
- Bez silikonu
- Odporność na UV
- Olejoodporny zgodnie z DIN EN 50363-4-1
- CFRIP®
- Klasa chainflex®: 5.5.2.2
Właściwości ogólne
| Ilość i przekrój nominalny żyły |
18G0,75
|
|
| Średnica zewnętrzna (d) maks. mm |
15 mm
|
|
| Masa na km |
269 kg/km
|
|
| Indeks miedziowy kg/km |
134 kg/km
|
Właściwości dynamiczne
 |
Min. promień gięcia, e-prowadnik (współczynnik) |
6.8 x d
|
|
Min. promień gięcia e-prowadnika |
102 mm
|
|
Min. promień gięcia, elastyczny (współczynnik) |
5 x d
|
|
Min. promień gięcia, stały (współczynnik) |
4 x d
|
 |
Temperatura e-prowadnika |
od +5°C do +70°C
|
|
Temperatura, elastyczna |
-5°C do +70°C (zgodnie z DIN EN 60811-504)
|
|
Temperatura, stała |
-15°C do +70°C (zgodnie z DIN EN 50305)
|
 |
v maks. samonośna (prędkość) |
10 m/s
|
|
v maks. ślizg (prędkość) |
5 m/s
|
 |
a maks. (przyspieszenie) |
80 m/s²
|
 |
Klasa długości przesuwu |
Samonośne drogi przesuwów i do 100 m w aplikacjach ślizgowych
|
 |
Klasa skręcenia |
± 90°, przy długości przewodu 1 m
|

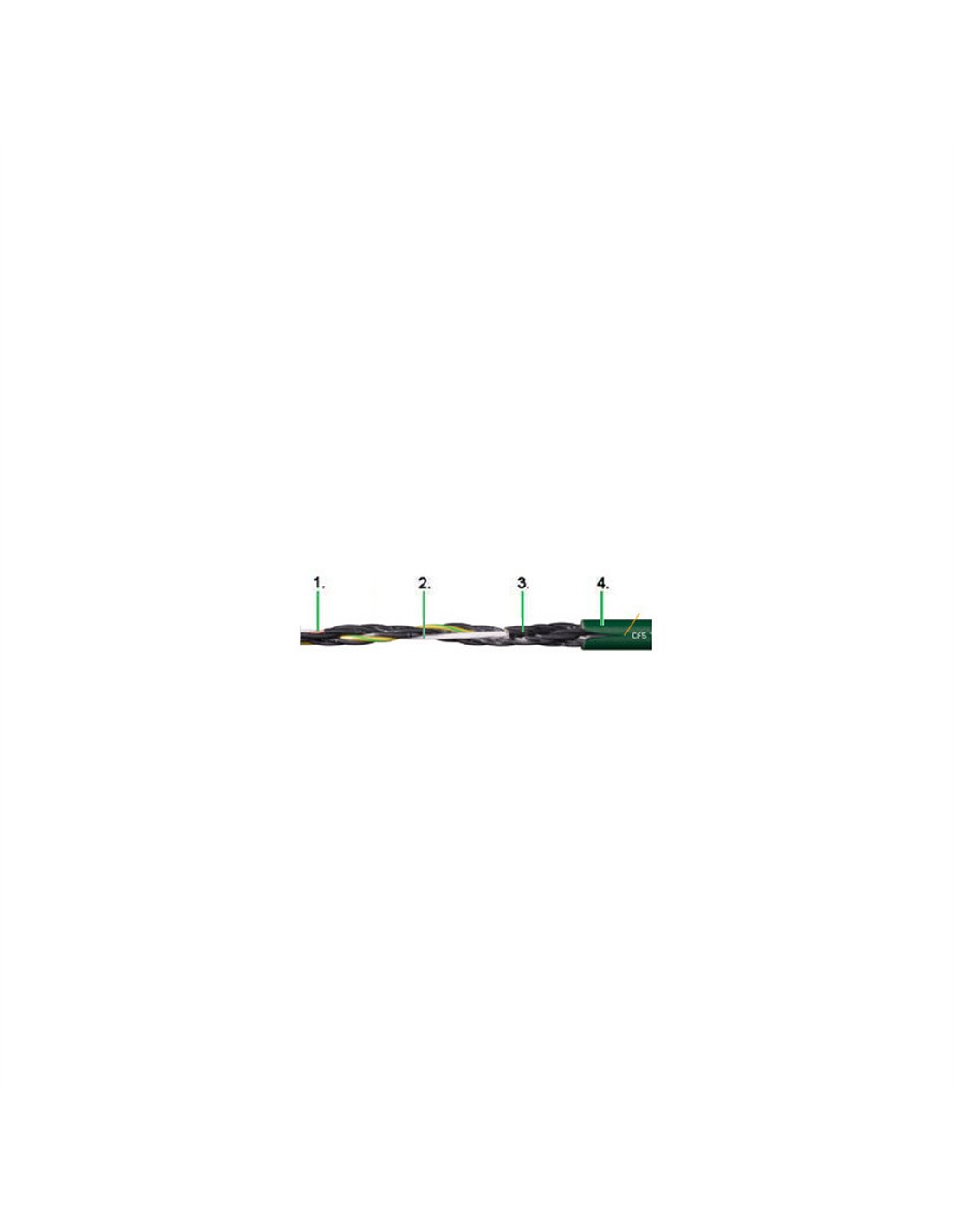

Struktura przewodu
 |
Żyła |
Drobno pleciony przewód składający się z cienkich nieosłoniętych drucików miedzianych (zgodnie z DIN EN 60228).
|
 |
Izolacja żyły |
Mieszanka PVC o wysokiej jakości mechanicznej.
|
 |
Splot żyły |
Żyły skręcone w wiązki, które są następnie nawijane wokół centralnego elementu o wysokiej wytrzymałości na rozciąganie, wszystkie o zoptymalizowanych, krótkich skokach i kierunkach. Konstrukcja szczególnie odporna na skręcanie.
|
 |
Kolory żył |
cores black with white numbers, one core green-yellow.
|
| Grupa żył 1: struktura żyły |
18G0,75
|
|
 |
Płaszcz zewnętrzny |
Dopasowana do wymagań e-prowadników, niskoadhezyjna, olejoodporna mieszanka PVC (zgodnie z DIN EN 50363-4-1).
|
|
Kolor płaszcza zewnętrznego |
Zielony (porównywalny z RAL 6005)
|
 |
CFRIP® |
Szybsze zdejmowanie płaszcza: linka otwierająca w płaszczu zewnętrznym
|
Właściwości elektryczne
 |
Napięcie nominalne |
300/500 V (zgodnie z DIN VDE 0298-3)
|
| Ocena napięcia UL |
600 V
|
|
 |
Napięcie próbne |
2000 V (zgodnie z normą DIN EN 50395)
|
| Maksymalna odporność przewodnika przy 20°C [Ω/km] |
26
|
Właściwości i atesty
 |
Odporność UV |
Środek chemiczny
|
 |
Odporność na oleje |
Odporne na olej (zgodnie z DIN EN 50363-4-1), klasa 2
|
 |
Ognioodporne |
Zgodnie z normą IEC 60332-1-2, Przewód ognioodporny, VW-1, FT1, FT2/płomień poziomy
|
 |
Bez silikonu |
Bez silikonu, który może wpływać na przywieranie farby (zgodnie z normą PV 3.10.7 – status 1992)
|
 |
Nie zawiera teflonu (PTFE) |
The design of these products does not contain PTFE
|
 |
Certyfikat UL |
Certyfikat nr B129699: "36-miesięczna gwarancja i kalkulator żywotności chainflex® firmy igus® oparty na 2 miliardach cykli testowych rocznie"
|
 |
UL/CSA AWM |
Styl 11113 oraz 2570, 600 V, 80 °C
|
 |
NFPA |
Zgodnie z NFPA 79-2018, rozdział 12.9
|
 |
REACH |
Zgodnie z rozporządzeniem (WE) nr 1907/2006 (REACH)
|
 |
Bez ołowiu |
Zgodnie z 2011/65/UE (RoHs-II/RoHS-III)
|
 |
Cleanroom |
Zgodnie z ISO Klasa 2. Materiał/przewód sprawdzony przez IPA według normy ISO 14644-1
|
 |
CE |
Zgodnie z 2014/35/UE
|
