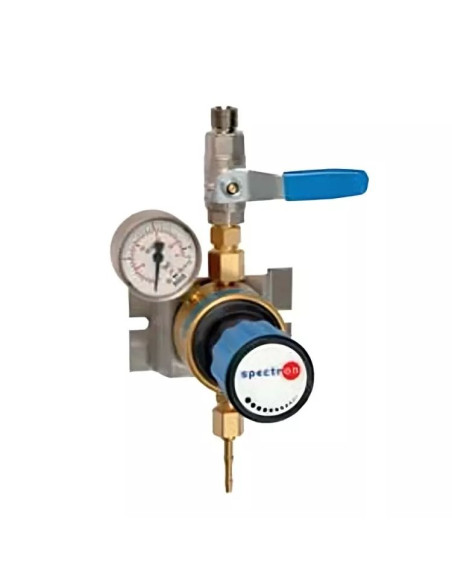

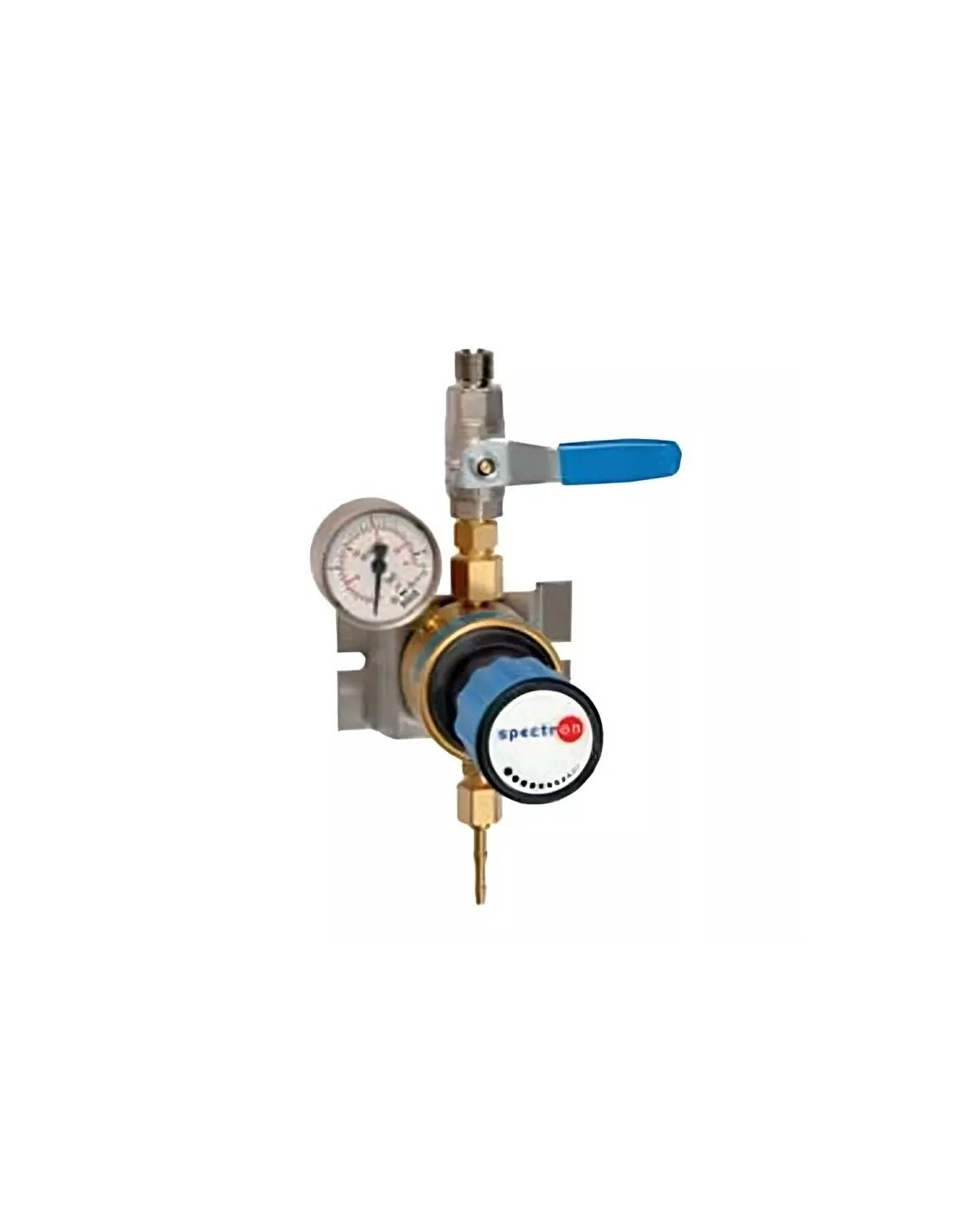

Punkt poboru tlenu Messer ET65

Jednopoziomowa konstrukcja o wysokiej czułośći regulacji.
filtr główny w regulatorze ciśnienia.
manometr bezpieczeństwa zgodny z DIN EN 562.
przepływ do 50m3/h.

DANE TECHNICZNE:

Typ:
jednostopniowy

Ciśnienie wejściowe P₁:
maks. 40 bar
dla acetylenu: maks. 1,5 bar

Ciśnienie wyjściowe P₂:

• dla P₁ = 40 bar: maks. 1,5 / 2,5 / 10 / 20 bar
• dla P₁ = 1,5 bar: maks. 1,5 bar

Materiały:

• Korpus: mosiądz
• Membrana: EPDM
• Stożek zaworu: PA

Zawór kulowy na wlocie:

• Gazy palne: G 3/8" LH męskie lub G 3/8" RH żeńskie
• Inne gazy: G 3/8" RH męskie lub G 3/8" RH żeńskie

Regulator na wylocie:

• Gazy palne: G 3/8" LH męskie z przyłączem węża 9 mm
• Inne gazy: G 1/4" RH męskie z przyłączem węża 6 mm

Porty manometrów:
G 1/4" żeńskie

Zakres temperatur:
-20°C do +60°C

Szczelność:
< 10⁻⁴ mbar l/s He

Waga:
ok. 1,5 kg

ZASTOSOWANIE:

Zaprojektowane do aplikacji wymagających stabilnego ciśnienia i poziomu przeplywu gazu w punktach poboru gazu w instalacjach przemysłowych i laboratoriach .
