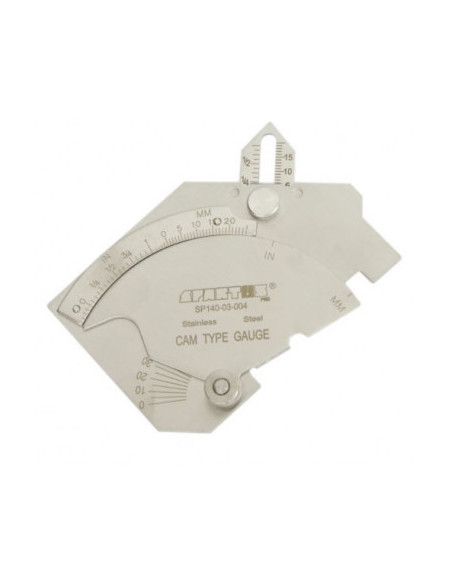

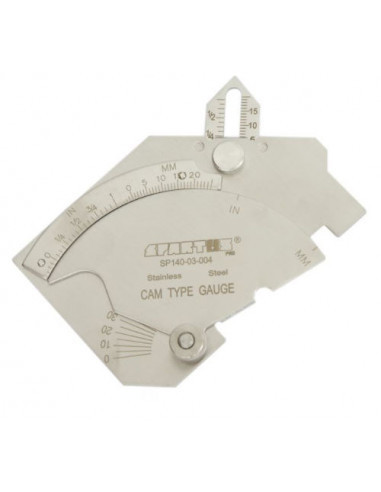

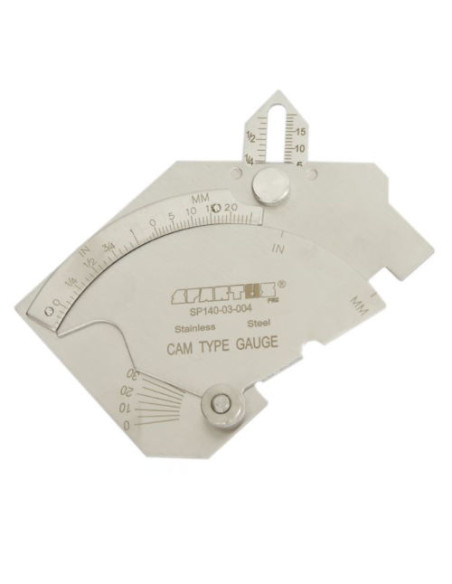

Spoinomierz SPD-1

Pomiary:
- wysokość i głębokość spoiny pachwinowej
- przesunięcie brzegów
- wysokość nadlewu
- głębokość podtopień
- kąt ukosowania

Zakres: 1 - 25mm / 1 - 60mm (z dokładnością 1mm)

Spoinomierz to profesjonalne narzędzie pomiarowe ułatwiające pracę każdemu spawaczowi.

Ten mały i poręczny przyrząd pozwala na zmierzenie wysokości, głębokości spoin i podtopień, a także odległości przesuniętych elementów. Dodatkowo w szybki sposób pozwala na zmierzenie kąta ukosowości do 60° z dokładnością do 5°

1. Głębokość spoiny.

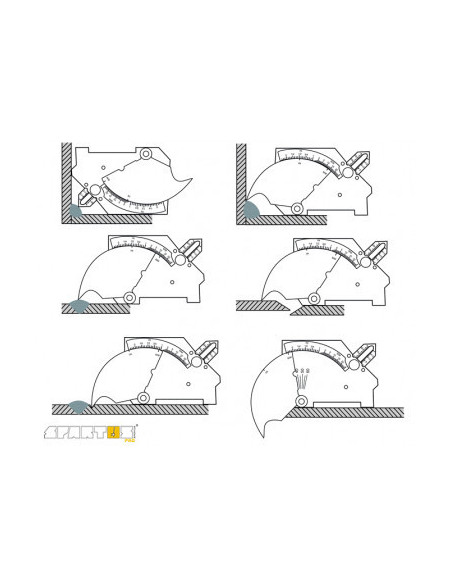

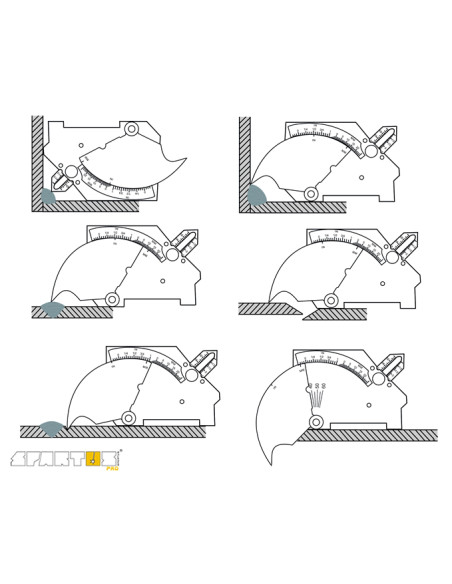

Przyłuż spoinomierz do obrabianego elementu. Wsuń górny miernik, aby zetknął się z górną krawędzią spoiny. Odczytaj pomiar.

2. Wysokość spoiny pachwinowej.

Ustaw główny miernik u szczytu spoiny jak pokazano na schemacie. Odczytaj pomiar wyrażony w milimetrach lub calach.

3. Wysokość spiny czołowej (nadlewu).

Przyłuż spoinomierz do spoiny jak pokazano na schemacie. Wysuń miernik główny, aż dotknie nadlewu. Odczytaj wynik z odpowiedniej skali.

4. Przesunięcie brzegów.

Ustaw miernik na płaszczyźnie jednego z elementów. Miernik główny przesuń do momentu zetknięcia z płaszyczną drugiego elementu jak zaprezentowano na schemacie. Odczytaj pomiar z odpowiedniej skali.

5. Głębokość podtopienia.

Ustaw spoinomierz na elemencie. Wysuń miernik główny, aby jego końcówka weszła w podtopienie. Odczytaj pomiar z odpowiedniej skali.

6. Kąt ukosowania.

Przyłuż spoinomierz do powierzchni materiału. Sprawdź czy krawędzie spoinomerza odpowiednio przylegają do elementu, jak pokazano na przykładowym schemacie. Odczytaj kąt ukosowości z odpowiedniej skali.
